Hallo zusammen,
der Quadkopter wäre vermutlich ein bißchen arg drastisch - aber wir können auf jeden Fall zuverlässig vom Bodensee bis Hannover sehen. Das war zumindest das Ergebnis mit einem frickeligen Adapter, der gebastelten 1090MHz-Antenne und einem der RTL-Sticks, die im AFUZ liegen.
Der Mini-Rechner ist dieser hier: https://www.amazon.de/dp/B00SMHXMQW
Die CPU ist ein Ralink RT5350 mit einem MIPS 24KEc CPU-Kern, der mit 360MHz läuft. Auf der Platine befinden sich daneben: - 32MB RAM - 4MB Flash - WLAN - Ethernet - USB-Host - zwei LEDs
Am USB-Host hängt der RTL-Stick, wobei man auch einen Hub dazwischen stecken kann um z.B. noch zusätzlichen Speicher anzuschließen. Außerdem ist es mit einem spitzen Lötkolben möglich, weitere I/O-Ports zu bekommen, die man für 1-Wire, I2C, etc. verwenden kann. Weitere Details gibts hier: https://wiki.openwrt.org/toh/unbranded/a5-v11
Als Betriebssystem verwende ich ein selbstkompiliertes OpenWRT mit dump1090 als ADS-B-Dekoder-Software.
Viele Grüße, Christian
On 26.06.2016 09:16, arkadius.b@gmx.de wrote:
Guten Morgen,
DG2NDK hat an einen RTL STICK einen Minirechner mit WLAN und Linux (auch in USB Stick Größe) zusammengebaut. Diese Kombi hängt man direkt unter eine Antenne und kann so ohne Kabelverluste arbeiten. Nur Strom wird noch benötigt.
Zusätzliche Bandpassvorfilter könnten die Signalausbeute vermutlich noch weiter steigern. Denkbar wäre es, dieses Setup auch mal mit einem Quadrokopter in die Höhe zu befördern...
Christian, kannst du bitte ein paar Infos über die verwendete Hard- und Software geben?
Gruß Arek
afuz-sat mailing list afuz-sat@lists.afuz.org http://lists.afuz.org/listinfo/afuz-sat
Hallo zusammen,
als Alternative zum Quadrokopter haetten wir noch einen (ungenutzten) Wetterballon rumfliegen, den Ihr evtl. mit einem duennen Seil in Erdnaehe halten koenntet?
Gruesze, Hansi
On 06/26/2016 10:19 PM, Christian Daniel -- maintech GmbH wrote:
Hallo zusammen,
der Quadkopter wäre vermutlich ein bißchen arg drastisch - aber wir können auf jeden Fall zuverlässig vom Bodensee bis Hannover sehen. Das war zumindest das Ergebnis mit einem frickeligen Adapter, der gebastelten 1090MHz-Antenne und einem der RTL-Sticks, die im AFUZ liegen.
Der Mini-Rechner ist dieser hier: https://www.amazon.de/dp/B00SMHXMQW
Die CPU ist ein Ralink RT5350 mit einem MIPS 24KEc CPU-Kern, der mit 360MHz läuft. Auf der Platine befinden sich daneben:
- 32MB RAM
- 4MB Flash
- WLAN
- Ethernet
- USB-Host
- zwei LEDs
Am USB-Host hängt der RTL-Stick, wobei man auch einen Hub dazwischen stecken kann um z.B. noch zusätzlichen Speicher anzuschließen. Außerdem ist es mit einem spitzen Lötkolben möglich, weitere I/O-Ports zu bekommen, die man für 1-Wire, I2C, etc. verwenden kann. Weitere Details gibts hier: https://wiki.openwrt.org/toh/unbranded/a5-v11
Als Betriebssystem verwende ich ein selbstkompiliertes OpenWRT mit dump1090 als ADS-B-Dekoder-Software.
Viele Grüße, Christian
On 26.06.2016 09:16, arkadius.b@gmx.de wrote:
Guten Morgen,
DG2NDK hat an einen RTL STICK einen Minirechner mit WLAN und Linux (auch in USB Stick Größe) zusammengebaut. Diese Kombi hängt man direkt unter eine Antenne und kann so ohne Kabelverluste arbeiten. Nur Strom wird noch benötigt.
Zusätzliche Bandpassvorfilter könnten die Signalausbeute vermutlich noch weiter steigern. Denkbar wäre es, dieses Setup auch mal mit einem Quadrokopter in die Höhe zu befördern...
Christian, kannst du bitte ein paar Infos über die verwendete Hard- und Software geben?
Gruß Arek
afuz-sat mailing list afuz-sat@lists.afuz.org http://lists.afuz.org/listinfo/afuz-sat
Hallo Arek,
nachdem ich auf dem Empfänger im Moment weniger Flüge sehe, als wir das bei unserem Test vor einer Woche taten, denke ich, daß im Aufbau noch irgendwo ein Fehler steckt. Vielleicht sollte man mal versuchen, einen Netzwerkanalyzer für die Antenne aufzutreiben und sie so gescheit abstimmen.
Was den Vereinszweck angeht, steht hier ganz klar der Erhalt und Betrieb des Gebäudes in der Satzung.
Ich finde daher auch, daß es nicht hilfreich ist, diese Diskussion wie gestern schon weiter zu führen. Das Ergebnis dürfte nur schlechte Laune sein und am Ende ändert sich an den verfügbaren Resourcen wenig. Wir können uns aber gerne überlegen, wie wir die Finanzierung der Digital-Techniken gemeinsam schultern können.
Viele Grüße, Christian
On 03.07.2016 11:13, arkadius.b@gmx.de wrote:
Guten Morgen,
das Equipment ist jetzt auf dem neuen Masten in 8-10 Meter Höhe. Leider sind die Empfangsergebnisse enttäuschend. Habe mit den Einstellungen "gain" und "ppm" gespielt, jedoch keine Verbesserung gesehen. Die DVB-Sticks sollen eine Empfindlichkeit um die 10db haben. Das ist wirklich schlecht.
Ein Vorverstärker würde den Stick auf eine Empfindlichkeit um 1db bringen. Ein Filter vor oder nach dem Vorverstärker würde Fremdsignale filtern. Leider hat das AFUZ kein Geld für solche Geräte... Bisher ist fast alles, was mit SDRs und digitaler Datenverarbeitung zu tun hat, privat finanziert. Wozu ist der Verein nochmal genau da?
Gruß Arek
*Gesendet:* Freitag, 01. Juli 2016 um 14:43 Uhr *Von:* arkadius.b@gmx.de *An:* afuz-sat@lists.afuz.org *Betreff:* [AFUZ SAT GRUPPE] RTL USB Empfänger mit WLAN Falls jemand RTL Sticks morgen ins AFUZ mitbringen kann, so möge er es bitte tun. Ich habe letzte Woche den Blade RF geschrottet, deshalb sind die Empfangsgeräte knapp.
Gruß Arek
*Gesendet:* Montag, 27. Juni 2016 um 11:33 Uhr *Von:* "Hans-Georg Breunig" hansi@essfeld.homeip.net *An:* "Parabolspiegel im AFUZ" afuz-sat@lists.afuz.org *Betreff:* Re: [AFUZ SAT GRUPPE] RTL USB Empfänger mit WLAN Hallo zusammen,
als Alternative zum Quadrokopter haetten wir noch einen (ungenutzten) Wetterballon rumfliegen, den Ihr evtl. mit einem duennen Seil in Erdnaehe halten koenntet?
Gruesze, Hansi
On 06/26/2016 10:19 PM, Christian Daniel -- maintech GmbH wrote:
Hallo zusammen,
der Quadkopter wäre vermutlich ein bißchen arg drastisch - aber wir können auf jeden Fall zuverlässig vom Bodensee bis Hannover sehen. Das war zumindest das Ergebnis mit einem frickeligen Adapter, der gebastelten 1090MHz-Antenne und einem der RTL-Sticks, die im AFUZ liegen.
Der Mini-Rechner ist dieser hier: https://www.amazon.de/dp/B00SMHXMQW
Die CPU ist ein Ralink RT5350 mit einem MIPS 24KEc CPU-Kern, der mit 360MHz läuft. Auf der Platine befinden sich daneben:
- 32MB RAM
- 4MB Flash
- WLAN
- Ethernet
- USB-Host
- zwei LEDs
Am USB-Host hängt der RTL-Stick, wobei man auch einen Hub dazwischen stecken kann um z.B. noch zusätzlichen Speicher anzuschließen. Außerdem ist es mit einem spitzen Lötkolben möglich, weitere I/O-Ports zu bekommen, die man für 1-Wire, I2C, etc. verwenden kann. Weitere Details gibts hier: https://wiki.openwrt.org/toh/unbranded/a5-v11
Als Betriebssystem verwende ich ein selbstkompiliertes OpenWRT mit dump1090 als ADS-B-Dekoder-Software.
Viele Grüße, Christian
On 26.06.2016 09:16, arkadius.b@gmx.de wrote:
Guten Morgen,
DG2NDK hat an einen RTL STICK einen Minirechner mit WLAN und Linux (auch in USB Stick Größe) zusammengebaut. Diese Kombi hängt man direkt unter eine Antenne und kann so ohne Kabelverluste arbeiten. Nur Strom wird noch benötigt.
Zusätzliche Bandpassvorfilter könnten die Signalausbeute vermutlich noch weiter steigern. Denkbar wäre es, dieses Setup auch mal mit einem Quadrokopter in die Höhe zu befördern...
Christian, kannst du bitte ein paar Infos über die verwendete Hard- und Software geben?
Gruß Arek
afuz-sat mailing list afuz-sat@lists.afuz.org http://lists.afuz.org/listinfo/afuz-sat
afuz-sat mailing list afuz-sat@lists.afuz.org http://lists.afuz.org/listinfo/afuz-sat _______________________________________________ afuz-sat mailing list afuz-sat@lists.afuz.org http://lists.afuz.org/listinfo/afuz-sat
afuz-sat mailing list afuz-sat@lists.afuz.org http://lists.afuz.org/listinfo/afuz-sat
Hi, was Filter und Vorverstärker angeht kann ich helfen , bei filterbau müssten diese vorher berechnet werden , Arek meldete mir es werden folgende Filter benötigt :bandnass 1090MHz (Bandbreite1MHz)und 380-420MHZ bei Vorverstärkerbau habe ich Erfahrungen bis 30-730MHz …. max. 1db Rauschzahl , ca. 20db Verstärkung (bauen wir auf der Arbeit für MRT)
was den Netzwerkanalyzer angeht ….bei mir auf der Arbeit haben wir welche die bis 1,6GHz gehen …. ich muss mal nachfragen ob ich mir diesen mal über das Wochenende ausleihen kann , denke dass es machbar ist….
schöne grüße sebbo
Am 03.07.2016 um 11:21 schrieb Christian Daniel -- maintech GmbH cd@maintech.de:
Hallo Arek,
nachdem ich auf dem Empfänger im Moment weniger Flüge sehe, als wir das bei unserem Test vor einer Woche taten, denke ich, daß im Aufbau noch irgendwo ein Fehler steckt. Vielleicht sollte man mal versuchen, einen Netzwerkanalyzer für die Antenne aufzutreiben und sie so gescheit abstimmen.
Was den Vereinszweck angeht, steht hier ganz klar der Erhalt und Betrieb des Gebäudes in der Satzung.
Ich finde daher auch, daß es nicht hilfreich ist, diese Diskussion wie gestern schon weiter zu führen. Das Ergebnis dürfte nur schlechte Laune sein und am Ende ändert sich an den verfügbaren Resourcen wenig. Wir können uns aber gerne überlegen, wie wir die Finanzierung der Digital-Techniken gemeinsam schultern können.
Viele Grüße, Christian
On 03.07.2016 11:13, arkadius.b@gmx.de wrote:
Guten Morgen,
das Equipment ist jetzt auf dem neuen Masten in 8-10 Meter Höhe. Leider sind die Empfangsergebnisse enttäuschend. Habe mit den Einstellungen "gain" und "ppm" gespielt, jedoch keine Verbesserung gesehen. Die DVB-Sticks sollen eine Empfindlichkeit um die 10db haben. Das ist wirklich schlecht.
Ein Vorverstärker würde den Stick auf eine Empfindlichkeit um 1db bringen. Ein Filter vor oder nach dem Vorverstärker würde Fremdsignale filtern. Leider hat das AFUZ kein Geld für solche Geräte... Bisher ist fast alles, was mit SDRs und digitaler Datenverarbeitung zu tun hat, privat finanziert. Wozu ist der Verein nochmal genau da?
Gruß Arek
*Gesendet:* Freitag, 01. Juli 2016 um 14:43 Uhr *Von:* arkadius.b@gmx.de *An:* afuz-sat@lists.afuz.org *Betreff:* [AFUZ SAT GRUPPE] RTL USB Empfänger mit WLAN Falls jemand RTL Sticks morgen ins AFUZ mitbringen kann, so möge er es bitte tun. Ich habe letzte Woche den Blade RF geschrottet, deshalb sind die Empfangsgeräte knapp.
Gruß Arek
*Gesendet:* Montag, 27. Juni 2016 um 11:33 Uhr *Von:* "Hans-Georg Breunig" hansi@essfeld.homeip.net *An:* "Parabolspiegel im AFUZ" afuz-sat@lists.afuz.org *Betreff:* Re: [AFUZ SAT GRUPPE] RTL USB Empfänger mit WLAN Hallo zusammen,
als Alternative zum Quadrokopter haetten wir noch einen (ungenutzten) Wetterballon rumfliegen, den Ihr evtl. mit einem duennen Seil in Erdnaehe halten koenntet?
Gruesze, Hansi
On 06/26/2016 10:19 PM, Christian Daniel -- maintech GmbH wrote:
Hallo zusammen,
der Quadkopter wäre vermutlich ein bißchen arg drastisch - aber wir können auf jeden Fall zuverlässig vom Bodensee bis Hannover sehen. Das war zumindest das Ergebnis mit einem frickeligen Adapter, der gebastelten 1090MHz-Antenne und einem der RTL-Sticks, die im AFUZ liegen.
Der Mini-Rechner ist dieser hier: https://www.amazon.de/dp/B00SMHXMQW
Die CPU ist ein Ralink RT5350 mit einem MIPS 24KEc CPU-Kern, der mit 360MHz läuft. Auf der Platine befinden sich daneben:
- 32MB RAM
- 4MB Flash
- WLAN
- Ethernet
- USB-Host
- zwei LEDs
Am USB-Host hängt der RTL-Stick, wobei man auch einen Hub dazwischen stecken kann um z.B. noch zusätzlichen Speicher anzuschließen. Außerdem ist es mit einem spitzen Lötkolben möglich, weitere I/O-Ports zu bekommen, die man für 1-Wire, I2C, etc. verwenden kann. Weitere Details gibts hier: https://wiki.openwrt.org/toh/unbranded/a5-v11
Als Betriebssystem verwende ich ein selbstkompiliertes OpenWRT mit dump1090 als ADS-B-Dekoder-Software.
Viele Grüße, Christian
On 26.06.2016 09:16, arkadius.b@gmx.de wrote:
Guten Morgen,
DG2NDK hat an einen RTL STICK einen Minirechner mit WLAN und Linux (auch in USB Stick Größe) zusammengebaut. Diese Kombi hängt man direkt unter eine Antenne und kann so ohne Kabelverluste arbeiten. Nur Strom wird noch benötigt.
Zusätzliche Bandpassvorfilter könnten die Signalausbeute vermutlich noch weiter steigern. Denkbar wäre es, dieses Setup auch mal mit einem Quadrokopter in die Höhe zu befördern...
Christian, kannst du bitte ein paar Infos über die verwendete Hard- und Software geben?
Gruß Arek
afuz-sat mailing list afuz-sat@lists.afuz.org http://lists.afuz.org/listinfo/afuz-sat
afuz-sat mailing list afuz-sat@lists.afuz.org http://lists.afuz.org/listinfo/afuz-sat _______________________________________________ afuz-sat mailing list afuz-sat@lists.afuz.org http://lists.afuz.org/listinfo/afuz-sat
afuz-sat mailing list afuz-sat@lists.afuz.org http://lists.afuz.org/listinfo/afuz-sat
--
| maintech # Dipl. Inf (FH) Christian Daniel | | GmbH ### Max-Planck-Str. 8 · D-97204 Höchberg |
| AG Würzburg, HRB 8790 Tax-ID DE242279645 |
| http://www.maintech.de cd@maintech.de |
afuz-sat mailing list afuz-sat@lists.afuz.org http://lists.afuz.org/listinfo/afuz-sat
Hallo Arek,

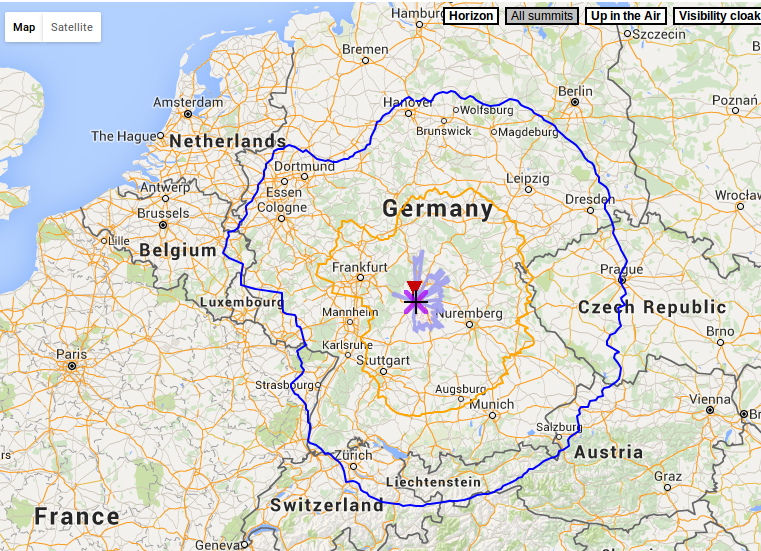

was genau verstehst denn unter enttäuschend? Dass du auf 1090Mhz irgendwann Probleme mit der Erdkrümmung bekommst, sollte eigentlich klar sein. Liegt die Enttäuschung darin, dass nicht ganz Europa sondern nur 3/4 von Deutschland abgedeckt ist? Hast du die Empfangsergebnisse mal mit ADSB# verglichen? Mit vertretbarem Antennenaufwand und einem R820T Stick lassen sich schon gute Ergebnisse erzielen. Hast du mal Vergleichsergebnisse als Screenshot?
73, Wolfram
Am 3. Juli 2016 um 11:13 schrieb arkadius.b@gmx.de:
Guten Morgen,
das Equipment ist jetzt auf dem neuen Masten in 8-10 Meter Höhe. Leider sind die Empfangsergebnisse enttäuschend. Habe mit den Einstellungen "gain" und "ppm" gespielt, jedoch keine Verbesserung gesehen. Die DVB-Sticks sollen eine Empfindlichkeit um die 10db haben. Das ist wirklich schlecht.
Ein Vorverstärker würde den Stick auf eine Empfindlichkeit um 1db bringen. Ein Filter vor oder nach dem Vorverstärker würde Fremdsignale filtern. Leider hat das AFUZ kein Geld für solche Geräte... Bisher ist fast alles, was mit SDRs und digitaler Datenverarbeitung zu tun hat, privat finanziert. Wozu ist der Verein nochmal genau da?
Gruß Arek
*Gesendet:* Freitag, 01. Juli 2016 um 14:43 Uhr *Von:* arkadius.b@gmx.de *An:* afuz-sat@lists.afuz.org *Betreff:* [AFUZ SAT GRUPPE] RTL USB Empfänger mit WLAN Falls jemand RTL Sticks morgen ins AFUZ mitbringen kann, so möge er es bitte tun. Ich habe letzte Woche den Blade RF geschrottet, deshalb sind die Empfangsgeräte knapp.
Gruß Arek
*Gesendet:* Montag, 27. Juni 2016 um 11:33 Uhr *Von:* "Hans-Georg Breunig" hansi@essfeld.homeip.net *An:* "Parabolspiegel im AFUZ" afuz-sat@lists.afuz.org *Betreff:* Re: [AFUZ SAT GRUPPE] RTL USB Empfänger mit WLAN Hallo zusammen,
als Alternative zum Quadrokopter haetten wir noch einen (ungenutzten) Wetterballon rumfliegen, den Ihr evtl. mit einem duennen Seil in Erdnaehe halten koenntet?
Gruesze, Hansi
On 06/26/2016 10:19 PM, Christian Daniel -- maintech GmbH wrote:
Hallo zusammen,
der Quadkopter wäre vermutlich ein bißchen arg drastisch - aber wir können auf jeden Fall zuverlässig vom Bodensee bis Hannover sehen. Das war zumindest das Ergebnis mit einem frickeligen Adapter, der gebastelten 1090MHz-Antenne und einem der RTL-Sticks, die im AFUZ liegen.
Der Mini-Rechner ist dieser hier: https://www.amazon.de/dp/B00SMHXMQW
Die CPU ist ein Ralink RT5350 mit einem MIPS 24KEc CPU-Kern, der mit 360MHz läuft. Auf der Platine befinden sich daneben:
- 32MB RAM
- 4MB Flash
- WLAN
- Ethernet
- USB-Host
- zwei LEDs
Am USB-Host hängt der RTL-Stick, wobei man auch einen Hub dazwischen stecken kann um z.B. noch zusätzlichen Speicher anzuschließen. Außerdem ist es mit einem spitzen Lötkolben möglich, weitere I/O-Ports zu bekommen, die man für 1-Wire, I2C, etc. verwenden kann. Weitere Details gibts hier: https://wiki.openwrt.org/toh/unbranded/a5-v11
Als Betriebssystem verwende ich ein selbstkompiliertes OpenWRT mit dump1090 als ADS-B-Dekoder-Software.
Viele Grüße, Christian
On 26.06.2016 09:16, arkadius.b@gmx.de wrote:
Guten Morgen,
DG2NDK hat an einen RTL STICK einen Minirechner mit WLAN und Linux (auch in USB Stick Größe) zusammengebaut. Diese Kombi hängt man direkt unter eine Antenne und kann so ohne Kabelverluste arbeiten. Nur Strom wird noch benötigt.
Zusätzliche Bandpassvorfilter könnten die Signalausbeute vermutlich noch weiter steigern. Denkbar wäre es, dieses Setup auch mal mit einem Quadrokopter in die Höhe zu befördern...
Christian, kannst du bitte ein paar Infos über die verwendete Hard- und Software geben?
Gruß Arek
afuz-sat mailing list afuz-sat@lists.afuz.org http://lists.afuz.org/listinfo/afuz-sat
afuz-sat mailing list afuz-sat@lists.afuz.org http://lists.afuz.org/listinfo/afuz-sat _______________________________________________ afuz-sat mailing list afuz-sat@lists.afuz.org http://lists.afuz.org/listinfo/afuz-sat
afuz-sat mailing list afuz-sat@lists.afuz.org http://lists.afuz.org/listinfo/afuz-sat
Hallo Arek,
die Flugzeuge werden vom Bodenradar gepingt. Allerdings senden sie Mode-S auf 1090 auch von selber ohne Ping.
Viele Grüße, Christian
On 09.07.2016 23:25, arkadius.b@gmx.de wrote:
Lese gerade, dass die Flugzeuge nicht einfach so auf 1090 senden. Vielmehr werden die auf 1030 mhz hierzu aufgefordert. Fragt man sich von wem.
Hier gibt es ein paar kommerzielle Antennen. http://www.spezialantennen.eu/amateurfunk/flugfunk/index.php
Man könnte aber auch 4 bi-quads oder hb9cv bauen, in 4 Richtungen schauen lassen und den Antenneneingang periodisch umschalten.
AR
Zufällig. Es gibt keine Koordination und hin und wieder senden sie wirklich gleichzeitig - daher ist der Kanal auch 1MHz breit so daß die Bandbreite auf jeden Fall reicht und die Flugzeuge senden auch nicht genau periodisch sondern immer mit einem zufällig gewählten Intervall.
On 11.07.2016 09:07, arkadius.b@gmx.de wrote:
Moin,
und wie machen sie es, dass sie nicht gleichzeitig senden ?
Gruß AR
*Gesendet:* Montag, 11. Juli 2016 um 09:04 Uhr *Von:* "Christian Daniel -- maintech GmbH" cd@maintech.de *An:* "Parabolspiegel im AFUZ" afuz-sat@lists.afuz.org *Betreff:* Re: [AFUZ SAT GRUPPE] RTL USB Empfänger mit WLAN Hallo Arek,
die Flugzeuge werden vom Bodenradar gepingt. Allerdings senden sie Mode-S auf 1090 auch von selber ohne Ping.
Viele Grüße, Christian
On 09.07.2016 23:25, arkadius.b@gmx.de wrote:
Lese gerade, dass die Flugzeuge nicht einfach so auf 1090 senden. Vielmehr werden die auf 1030 mhz hierzu aufgefordert. Fragt man sich von wem.
Hier gibt es ein paar kommerzielle Antennen. http://www.spezialantennen.eu/amateurfunk/flugfunk/index.php
Man könnte aber auch 4 bi-quads oder hb9cv bauen, in 4 Richtungen schauen lassen und den Antenneneingang periodisch umschalten.
AR
--
| maintech # Dipl. Inf (FH) Christian Daniel | | GmbH ### Max-Planck-Str. 8 · D-97204 Höchberg |
| AG Würzburg, HRB 8790 Tax-ID DE242279645 |
| http://www.maintech.de cd@maintech.de |
afuz-sat mailing list afuz-sat@lists.afuz.org http://lists.afuz.org/listinfo/afuz-sat
afuz-sat mailing list afuz-sat@lists.afuz.org http://lists.afuz.org/listinfo/afuz-sat
